BELUGA® Glasfaser APL/HÜP

Die CCM APL Gehäuseserie BELUGA wird als Hausübergabepunkt (HÜP) - oder auch Abschlusspunkt Linientechnik (APL) - in FTTH bzw. FTTB Glasfasernetzen zum Abschluss der Glasfasern installiert. Ein HÜP oder APL Gehäuse wird somit als "Hausverteiler" für die Glasfasertechnik in Gebäuden mit einer oder mehreren Wohneinheiten eingesetzt.

Das multifunktionale BELUGA Spleißgehäuse kann - individuell nach Kundenwunsch - in unterschiedlichen Ausführungen konfiguriert werden. Auf Wunsch liefern wir die Glasfaser APL Gehäuse auch spleißfertig vormontiert. Ob als Spleiß-/Spleißversion oder mit Spleiß-Patch-Modul in unterschiedlichen Packungsdichten, die IP 54/IP20 dichten BELUGA LWL APL bzw. LWL HÜP erfüllen höchste Ansprüche an FTTH und FTTB Netze. Der abschließbare Deckel und die Möglichkeit des plombieren verhindert unbemerkten Zugriff durch Dritte. Mit seinem umfangreichen Zubehörprogramm lässt das Glasfaser APL Gehäusesortiment der Connect Com keine Wünsche offen.

Auswahlhilfe BELUGA® Glasfaser APL/HÜP

Jeder BELUGA LWL APL ist als Spleißgehäuse oder Spleiß-Patch-Gehäuse erhältlich.

Titel

	BELUGA XS	BELUGA S	BELUGA M	BELUGA PRO Gr. 3	BELUGA PRO Gr. 4	BELUGA PRO Gr. 5
*max. Spleißkapazität	72	144 (*216)	432 (*504)	720 (*864)	1152 (*1296)	1512 (*1728)
**max. Spleißkassetten	6	12 (*18)	36 (*42)	60 (*72)	96 (*108)	126 (*144)
Kupplungswinkel 2xSC, E2000, LC/D	1	2	2	4	4	6
Patchmodule 6xSC, E2000, LC/D	1	1 (4 Spleißpatch- module bei S+)	6	6	6	6
Abmessungen HxBxT in mm	257 x 165 x 87	348 x 215 x 120	517 x 317 x 148	481 x 427 x 136	589 x 427 x 136	554 x 640 x 136
Eindringschutz	IP54	IP54	IP54	IP20	IP20	IP20
Einführungstyp	1x M20 1x M20/M25 1x M25/M32	2x M20 3x M25/M32	3x M20 6x M25/M32	27x M20 14x M25/M32	27x M20 14x M25/M32	42x M20 22x M25/M32

*in Kombination als Spleiß- und Patchgehäuse verringert sich die Kapazität und Anzahl.

**mit CARO Mixer S

Varianten

CCM Spleiß-/Spleißpatchgehäuse BELUGA XS

Beschreibung

Klein aber oho! Unser kompaktester LWL APL bzw. HÜP wird eingesetzt, um Glasfasern sicher und schnell abzuschließen oder zusätzlich durchzuspleißen.

Eigenschaften

Abmessungen: 257 x 165 x 87 HxBxT [mm]
individuell konfigurierbar
Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß
Bezeichnungsstreifen 12,55 x 47,2 mm
Schlosstyp: Vierkant 8 mm, optional sind andere Schließsysteme erhältlich
Einführungstyp: 1x M20, 1x M20/M25, 1x M25/M32
Eindringschutz: IP54
Schlagfestigkeit: IK08
Lieferumfang beinhaltet Schrauben und Dübel

BELUGA XS im Shop

CCM Spleißgehäuse und Spleißpatchgehäuse BELUGA S

Beschreibung

Die BELUGA S Kunststoff Gehäuse werden als LWL APL oder HÜP in Ein- bzw. Mehrfamilienhäusern eingesetzt, um Glasfasern sicher und schnell abzuschließen oder zusätzlich durchzuspleißen. Die BELUGA S ist als Spleißgehäuse, Spleißpatchgehäuse und Spleißpatchgehäuse S+ mit 4 Spleiß-Patch-Modulen á 12 Spleißungen erhältlich.

Eigenschaften

Abmessungen: 348 x 215 x 120 HxBxT [mm]
individuell konfigurierbar
Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß
Bezeichnungsstreifen 12,55 x 47,2 mm
Schlosstyp: Vierkant 8 mm (Optional sind andere Schließsysteme erhältlich.)
Einführungstyp: 2x M20, 3x M25/M32
Eindringschutz: IP54
Schlagfestigkeit: IK08
Lieferumfang beinhaltet Schrauben und Dübel

CCM Spleißgehäuse und Spleißpatchgehäuse BELUGA M

Beschreibung

Unser größtes Kunststoff APL Gehäuse BELUGA M mit einer Kapazität von bis zu 432 Spleißungen ist pefekt geeignet als Hausverteiler in Gebäuden mit mehreren (Wohn-) Einheiten.

Eigenschaften

Abmessungen: 517 x 317 x 148 HxBxT [mm]
individuell konfigurierbar
Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß
Bezeichnungsstreifen 12,55 x 47,2 mm
Schlosstyp: Vierkant 8 mm (Optional sind andere Schließsysteme erhältlich.)
Einführung mit Kabelverschraubung: 3x M20, 6x M25/M32
*Einführungsplatte Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm
*Einführungsplatte Patchkabel: max. 72x 3 mm
Eindringschutz: IP54
Schlagfestigkeit: IK08
Lieferumfang beinhaltet Schrauben und Dübel

*Anstelle Kabelverschraubung

CCM Spleißgehäuse und Spleißpatchgehäuse BELUGA PRO Gr.3

Beschreibung

Diese robusten Metallgehäuse bieten viel Platz und Komfort zum Spleißen und kommen u.a in CCM NVt bzw. KVz Gehäusen zur Anwendung.

Eigenschaften

Abmessungen: 481 x 427 x 136 HxBxT [mm]
individuell konfigurierbar
Deckel und Gehäuse stahlverzinkt, pulverbeschichtet, RAL 9016 verkehrsweiß
Schlosstyp: Vierkant 8 mm (Optional sind andere Schließsysteme erhältlich)
Einführung mit Kabelverschraubung: 27x M20, 14x M25/M32
*Einführungsplatte für Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm
*Einführungsplatte für Patchkabel: max. 72x 3mm
Eindringschutz: IP20
Lieferumfang beinhaltet Schrauben und Dübel

*Anstelle Kabelverschraubung

CCM Spleißgehäuse und Spleißpatchgehäuse BELUGA PRO Gr. 4

Beschreibung

Die mittlere Größe unserer Metall APL/HÜP BELUGA Gehäuse bietet jede Menge Platz zum Spleißen und wird oftmals als entnehmbarer Spleißbereich in Glasfaser NVt eingesetzt..

Eigenschaften

Abmessungen: 589 x 427 x 136 HxBxT [mm]
individuell konfigurierbar
Deckel und Gehäuse stahlverzinkt, pulverbeschichtet, RAL 9016 verkehrsweiß
Schlosstyp: Vierkant 8 mm (Optional sind andere Schließsysteme erhältlich)
Einführung mit Kabelverschraubung: 27x M20, 14x M25/M32
*Einführungsplatte für Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm
*Einführungsplatte für Patchkabel: max. 72x 3 mm
Eindringschutz: IP20
Lieferumfang beinhaltet Schrauben und Dübel

*Anstelle Kabelverschraubung

CCM Spleißgehäuse und Spleißpatchgehäuse BELUGA PRO Gr. 5

Beschreibung

Das größter Modell unserer robusten Spleißgehäuse aus Metall mit einer Kapazität bis zu 1512 Spleißungen bietet viel Platz zum Spleißen.

Eigenschaften

Abmessungen: 554 x 640 x 136 HxBxT [mm]
individuell konfigurierbar
Deckel und Gehäuse stahlverzinkt, pulverbeschichtet, RAL 9016 verkehrsweiß
Schlosstyp: Vierkant 8 mm (Optional sind andere Schließsysteme erhältlich)
Einführung mit Kabelverschraubung: 27x M20, 22x M25/M32
*Einführungsplatte für Bündeladerkabel: max. 12x bis 9 mm, max. je 6x 9 mm und 13,5 mm
*Einführungsplatte für Patchkabel: max. 72x 3 mm
Eindringschutz: IP20
Lieferumfang beinhaltet Schrauben und Dübel

*Anstelle Kabelverschraubung

CCM Spleißgehäuse BELUGA (HAK)

Beschreibung

Die BELUGA Spleißgehäuse als Hausanschlusskästen (HAK) werden als Building Entry Points (BEP) für die Gebäudeerschließung eines FTTH-Breitbandnetzes im Wohn- und Zweckbau eingesetzt. Entsprechend der Anzahl Nutzungseinheiten (Nutzer) in einem Gebäude können die Gehäuse vorbestückt mit Spleißkassetten und Kabeleinführungen bestellt werden.

Eigenschaften

vorbestückte Gehäuse
Deckel und Gehäuse Kunststoff, RAL 9016 verkehrsweiß
Bezeichnungsstreifen 12,55 x 47,2 mm
Schlosstyp: Vierkant 8 mm
Eindringschutz: IP54
Schlagfestigkeit: IK08

Kontakt aufnehmen

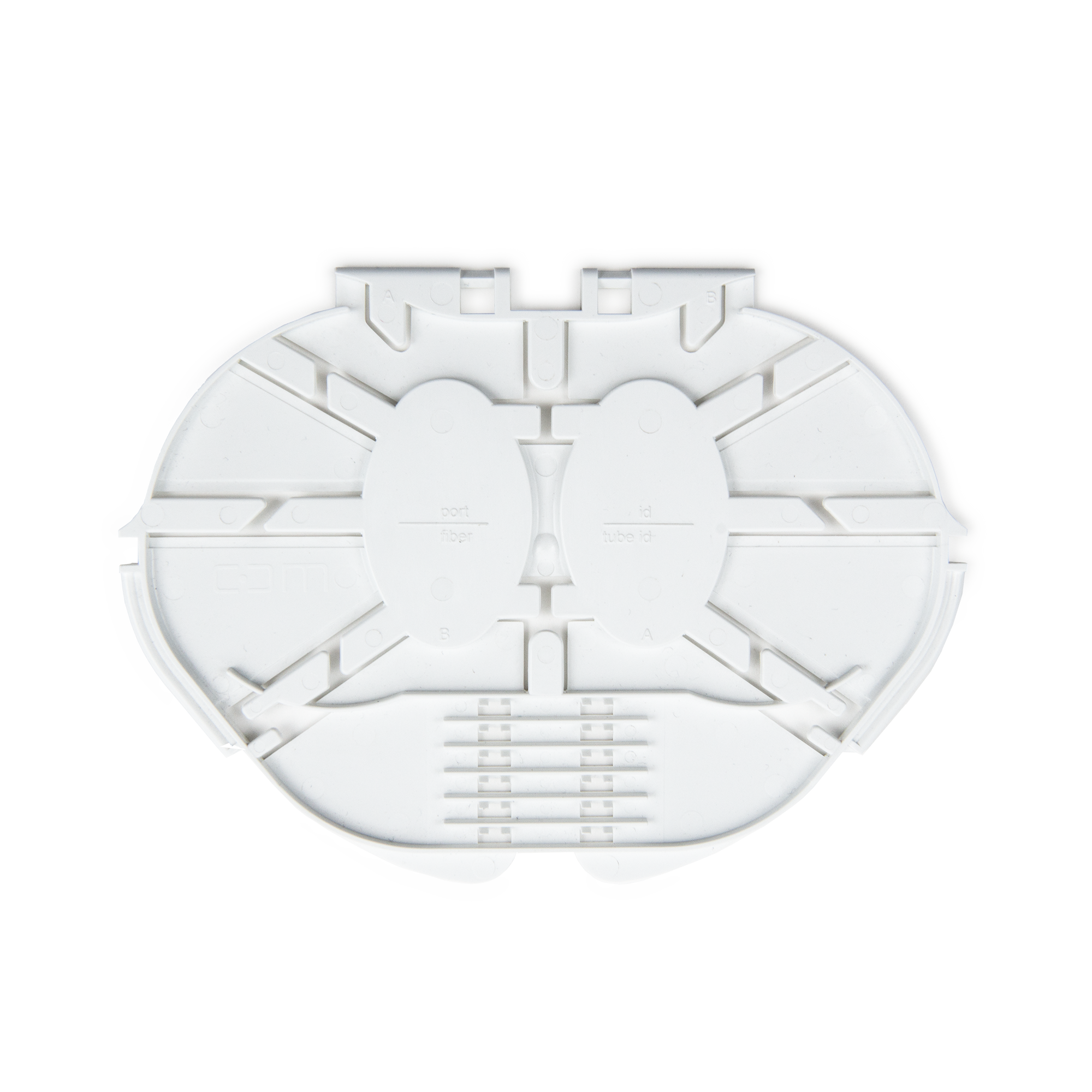

CCM CARO Spleißkassetten Modul

Beschreibung

Die CARO Spleißkassetten sind einzeln oder als Set mit Modulsockel in den Ausführungen 6x6 Schrumpf 4 mm, 6x12 Crimp/Schrumpf 4 mm und 3x12 Schrumpf erhältlich. Für PLC-Splitter ergänzt eine 8 mm Kassette das CARO Sortiment. Der Deckel passt für alle CARO Spleißkassetten.

Eigenschaften

Material PC-ABS, RAL 9016 verkehrsweiß
Befestigung Modulsocke schraubbar und Kassette aufsteckbar
mehrere Faserführungsoptionen und Möglichkeit zu kreuzen
mit integrierter Spleißaufnahme
Beschriftung 3,5 mm Band P-Touch-Gerät
erhältlich als einzelne Kassetten oder als Set

Produkte im Shop

CCM Spleißpatch- und Patch-Module

Beschreibung

Die CARO Patchmodule sind mit den gängigen Steckverbindern E2000, LC/D und SC spleiß- und steckfertig vorbestückt und passen optimal in die BELUGA-Spleißptachgehäuse-Familie.

Eigenschaften

Spleißpatchmodul max. Kapazität 12x Spleiße Crimp und 6x SC, E2000 oder LC/D
Patchmodul max. Kapazität 6x SC, E2000 oder LC/D
vorbestückt mit Kupplungen, Fanout-Kabel oder Pigtail und Spleißaufnahme
Deckel und Gehäuse Material PC-ABS, RAL 9016 verkehrsweiß
Befestigung aufsteckbar

Spleißpatchmodule im Shop

CCM Zubehör

Beschreibung

Ein umfangreiches und abgestimmtes Sortiment an Zubehörteilen wie Kupplungswinkel, M-Kabeleinführungen und Einführungsplatten, welches perfekt zu den BELUGA Spleißpatch- und Spleiß-Gehäusen passt.
