Netzverteiler NVt | Kabelverzweiger KVz

Netzverteiler NVt bzw. Kabelverzweiger KVz sind passive Verteilergehäuse für den Glasfaser-Netzausbau und werden zur Verzweigung von Glasfaserkabeln auf Endteilnehmeranschlüsse eingesetzt. Sie kommen sowohl in P2P- als auch in PON-Architekturen zum Einsatz und ermöglichen es, Glasfaserkabel in unterschiedlicher Anzahl an Endabnehmer in Wohn- und Industriegebieten zu verzweigen.

Die CCM Netzverteiler NVt zeichnen sich durch technische und bauliche Raffinessen aus, die es Kommunen und Netzbetreibern ermöglichen, flexibel auf die Anforderungen wachsender Glasfasernetze zu reagieren.

Netzverteiler NVt | Kabelverzweiger KVz im Außenbereich in der Anwendung

Vorteile und Features

Netzverteiler NVt 80-T komplett ausgebaut| Kabelverzweiger KVz

1Skalierbares Gesamtsystem

Unterschiedliche Gehäuseausführungen, die bedarfsorientiert skaliert werden können
Skalierungsoptionen: Anzahl der Spleiße, Anzahl der Mikrorohre, Anzahl der Patche, Anzahl und Größe der Spleißmuffen

2Maximale Packungsdichte

Intelligentes Design ermöglicht extrem hohe Packungsdichte
bis zu 5’760 Glasfaserverbindungen möglich

3Zeitsparende Montage

Getrennte Aufnahme von Mikrorohren und Glasfasern
Gut zugängliche Kabel, Mikrorohre und Spleißkassetten
Gehäusetausch auch im laufenden Betrieb möglich

4Flexibles Bodenplattensystem

Montagefreundliche Bodenplatte mit großer Anzahl von Kabeleinführungen
Größe und Anzahl der Kabeleinführungen individuell anpassbar, auch bei kurzfristigen Planungsänderungen
Mehr Flexibilität, da Gehäuse in großer Stückzahl auf Lager genommen werden können (Rohraufnahmen sind universell von 7 bis 12 mm einsetzbar)

5Robuste Bauweise

Gehäuse aus Aluminium oder Polycarbonat verhindern zuverlässig das Eindringen von Wasser, Schmutz & Staub
Steife Blechstrukturen schützen die empfindlichen Glasfaserverbindungen
Hochwertige Pulverbeschichtung der NVt-Ausführungen aus Aluminium bietet effektiven Schutz vor Witterungseinflüssen

Die CCM Netzverteiler | Kabelverzweiger erfüllen höchste Anforderungen:

Vier Größen - alle Freiheiten

Je nach Netztopologie und Standort werden beim Ausbau von FTTx-Netzen unterschiedliche Gehäusegrößen mit unterschiedlichen Kapazitäten benötigt. Mit seiner NVt Gehäusereihe bietet Connect Com Unternehmen und Kommunen die optimale Lösung - für jede Anforderung.

NVt 40: Max. 864 Spleiße
NVt 60: Max. 936 Spleiße
NVt 80: Max. 1'872 Spleiße
NVt 110: Max. 5'760 Spleiße

NVt Netzverteilergehäuse Größenvarianten | Kabelverzweiger KVz

NVt Ausführungen

Alle CCM Netzverteiler NVt werden nach Kundenvorgaben vorkonfektioniert und verfügen über eine integrierte Überlängenablage sowie einen entnehmbaren Spleißbereich (CCM NVt B). Die aus Metall gefertigte CCM Rohraufnahme ermöglicht die Aufnahme aller gängigen Rohrtypen (Ø 7-12 mm). Ein intelligentes und intuitives Kabel- und Rohrmanagement sorgt für zusätzliche Ordnung.

NVt Netzverteilergehäuse Ausführungsübersicht | Kabelverzweiger KVz

1Ausführung mit Spleißkassetten in der Türe

CCM NVt T

Bei dieser Ausführung werden die Mikrorohre bis ins Gehäuse zugeführt und in die Rohraufnahme eingeklipst. Für maximale Übersicht und größtmöglichen Bedienkomfort wurde der Innenraum in zwei separate Ebenen unterteilt: eine für Spleißkassetten und eine für Mikrorohre.

Netzverteilergehäuse Aluminium NVt AL 80-T mit Spleißkassetten in der Türe | Kabelverzweiger

2Ausführung mit Spleißkassetten in der Rückwand

CCM NVt W

Bei dieser Ausführung werden die Mikrorohre bis zum Zwischensockel zugeführt und über Mikrorohrabfangwinkel abgefangen. Das sorgt für eine saubere Trennung zwischen den Mikrorohren und dem Spleißbereich.

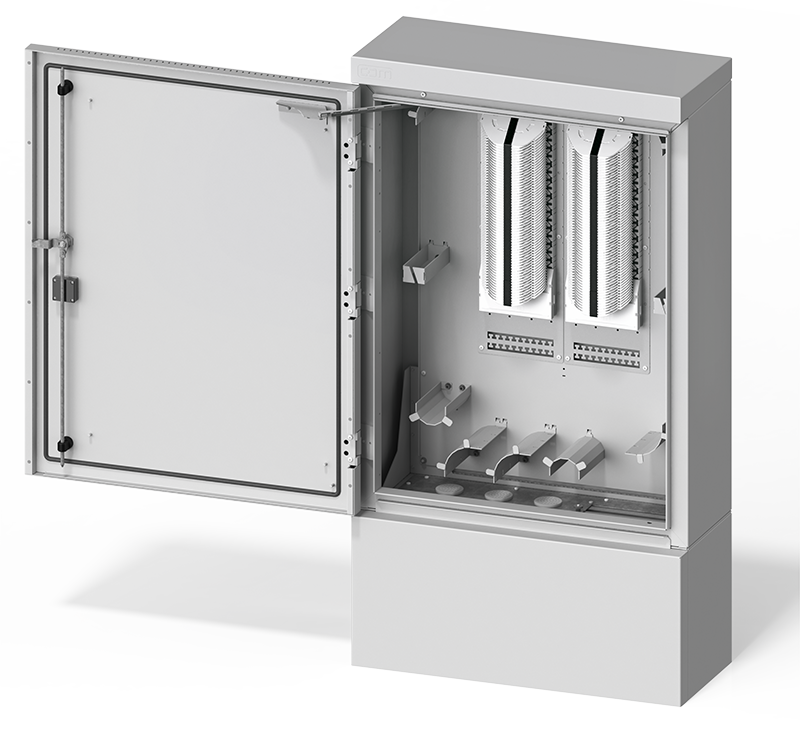

Netzverteilergehäuse Aluminium NVt AL 80-W mit Spleißkassetten in der Rückwand | Kabelverzweiger

3Ausführung mit Spleißkassetten in CCM BELUGA® Box

CCM NVt B

Bei der Ausführung mit integrierter CCM BELUGA Box werden die Mikrorohre bis zum Zwischensockel zugeführt und mit Hilfe von Mikrorohrabfangwinkeln abgefangen. Der Spleißbereich befindet sich in der entnehmbaren CCM BELUGA Box, neben der es ausreichend Platz für die Überlängenablage gibt. Somit ist es möglich, ausserhalb des NVt-Gehäuses zu spleißen.

Netzverteilergehäuse Aluminium NVt 80-B mit Spleißkassetten in BELUGA Box | Kabelverzweiger

4Ausführung mit Spleißkassetten in CCM ONE® Spleißmuffe

CCM NVt O

Bei dieser Ausführung werden die Mikrorohre bis zum Zwischensockel zugeführt und ebenfalls mittels Mikrorohrabfangwinkeln abgefangen. Die Spleißkassetten in der CCM ONE Spleißmuffe sind dank Schutzklasse IP68 vor eindringendem Wasser geschützt, was vor allem in Überschwemmungsgebieten von Vorteil ist.

Netzverteilergehäuse Aluminium NVt AL 80-T mit Spleißkassetten in ONE Spleißmuffe | Kabelverzweiger

CCM Netzverteiler Montage

Zeitsparende Montage, dank getrennter Aufnahme von Mikrorohren und Glasfasern. Kabel, Mikrorohre und Spleißkassetten sind gut zugänglich. Die flexible Bodenplatte mit einer großen Anzahl an Kabeleinführungen und dem patentierten Dichtsystem evoSEAL ist besonders montagefreundlich gestaltet, so dass kurzfristig auf der Baustelle indivduelle Anpassungen vorgenommen werden können.

Zwei Patente, optimales Handling: evoSEAL und easyLOCK

1evoSEAL®

Patentiertes Dichtsystem für Mikrorohre in der NVt-Bodenplatte

evoSEAL garantiert eine sichere Abdichtung der vom Zwischensockel zum Gehäuse führenden Mikrorohre und schützt sie so effektiv vor eindringendem Staub und Feuchtigkeit. Die EPDM-Membran der Abdichtung ermöglicht es, abgehende Mikrorohre mit Ø 7–12 mm und ankommende Rohre bis zu Ø 20 mm durchzuführen.

Evoseal Dichtsystem für Mikrorohre in der NVt-Bodenplatte

2easyLOCK

Patentierte Montagehilfe zur Positionierung des NVt-Gehäuses

easyLOCK ermöglicht eine schnelle und präzise Positionierung der aus Aluminium gefertigten NVt-Gehäuseausführungen auf dem Erdsockel. Durch das punktgenaue
Positionieren kann das NVt-Gehäuse nicht mehr verrutschen und lässt sich anschliessend mit Hilfe der vorgebohrten Löcher einfach und schnell verschrauben..

Easylock Montagehilfe zur Positionierung des NVt-Gehäuses

Netzverteiler NVt 80-T Ansicht | Kabelverzweiger KVz

Broschüre

Montage NVt Alu

Montage NVt PC

CCM Netzverteiler Custom-made

Ob als platzsparender Mikrorohr-Verteiler zum Einsatz in Wohnvierteln oder als XL Glasfaser-Kabelverzweiger für das industrielle Umfeld: Der CCM Netzverteiler kann ab Werk auf die standortspezifischen Bedürfnisse angepasst und kundenspezifisch bestückt, ausgestattet und optisch veredelt werden.

Beispiele für kundenspezifische Ausführungen

Individuelle Schließmechanismen (Schwenkhebel, Schließzylinder …)
Individuelle Anordnung & Größe der Durchführungen in der Bodenplatte
Individuelle Anzahl von Spleißen, Mikrorohren …
Einbindung zusätzlicher Elemente (Bündeladerablage …)
Spezielle Aus- & Umbauten (19-Zoll-Bereich für Splitter, SLITE Panel …)
Systemauslegung für einfache Integration zukünftiger Teilnehmer

Kundenspezifisches Branding

Die harmonische Integration der CCM Netzverteiler in bestehende Stadt-Architekturen steht bei vielen Kommunen und Unternehmen ganz oben auf der Anforderungsliste. Standardmäßig im neutralen Hellgrau erhältlich (RAL 7035 Aluminium bzw. RAL 7038 Polycarbonat), können unsere Netzverteiler durch Bemalung, Graffiti oder Folienbeklebung individuell veredelt werden.

Individuell bedruckte Folien werden wahlweise ab Werk oder auch nach erfolgter Installation am Einsatzort angebracht – ideal für die Verbreitung eigener Kommunikations- oder Werbebotschaften.

Benötigen Sie Unterstützung bei der Planung?

Das Connect Com Vertriebsteam konfiguriert gemeinsam mit Ihnen Ihr nächstes NVt | KVz Gehäuse.

Kontakt aufnehmen

NVt Netzverteilergehäuse Custom Made mit Kundenspezifischem Branding | Kabelverzweiger KVz

Technische Daten NVt Gehäuse

Techn Daten NVt

Gehäuse	NVt AL 40	NVt AL 60	NVt AL 80	NVt AL 110	NVt PC 40	NVt PC 60	NVt PC 80	NVt PC 110
Material	Aluminium/ Edelstahl	Aluminium/ Edelstahl	Aluminium/ Edelstahl	Aluminium/ Edelstahl	Polycar- bonat	Polycar- bonat	Polycar- bonat	Polycar- bonat
Farbe	RAL 7035	RAL 7035	RAL 7035	RAL 7035	RAL 7038	RAL 7038	RAL 7038	RAL 7038
Abmess- ungen HxBxT [mm]	1455 x 400 x 310	1455 x 600 x 310	1455 x 750 x 310	1455 x 1150 x 400	998 x 442 x 310	998 x 594 x 310	998 x 754 x 310	998 x 1131 x 400
IP Schutz- klasse	IP 55	IP 55	IP 55	IP 55	IP 54	IP 54	IP 54	IP 54
IK Stoß- festigkeits- grad	IK 10	IK 10	IK 10	IK 10	IK 10	IK 10	IK 10	IK 10
Temperatur- bereich [°C]	-40 bis +90	-40 bis +90	-40 bis +90	-40 bis +90	-55 bis +70	-55 bis +70	-55 bis +70	-55 bis +70
Türe/ Dach doppelwandig	ja	ja	ja	ja	nein	nein	nein	nein
Zwangs- entlüftung	ja	ja	ja	ja	nein	nein	nein	nein

Produkte im Webshop

Netzverteiler NVt 40

Netzverteiler NVt 60

Netzverteiler NVt 80

Netzverteiler NVt 110

News

Übersichtsbild Breitbandnetzausbau mit Netzverteiler NVt | Kabelverzweiger KVz

Was ist ein Netzverteiler NVt?

Netzverteiler (kurz NVt) sind passive Gehäuse für den Glasfaser-Netzausbau, die im Außenbereich eingesetzt werden. Sie dienen der Verzweigung von Glasfaserkabeln von Hauptleitungen mit vielen Fasern, wie PoP-Stationen oder MFG, auf Kabel mit wenigen Fasern zu Endabnehmern in Wohn- und Industriegebieten. Dabei kommen sie sowohl in P2P- als auch in PON-Architekturen zum Einsatz. Die Gehäuse enthalten Spleißkassetten und Kabelführungen, jedoch keine aktive Technik.

Was ist ein Kabelverzweiger KVz?

Kabelverzweiger (KVz), heute als Netzverteiler (NVt) bezeichnet, sind Gehäuse für den Außenbereich, die keine aktive Technik enthalten. Sie dienen als Verteilstationen, in denen Kabel mit vielen Fasern von einer PoP-Station oder einem MFG auf kleinere Kabel mit weniger Fasern aufgeteilt werden, die zu Gebäuden führen.
